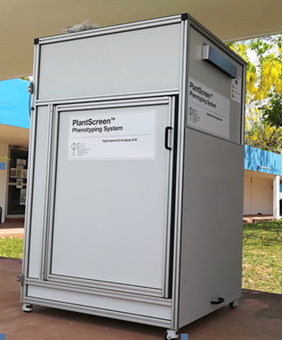

PlantScreen-SC植物表型剖析丈量系统（台式）
PlantScreen-SC为高通量PlantScreen植物表型剖析平台的Mini版本（又称Bench-top版即台式） ，RGB成像、叶绿素荧光等成像传感器配置在一个紧凑的箱体内 ，通过人工（取代自动传送带）将植物样品安排于箱体内进行成像剖析 ，具有结构简单、紧凑 ，装置使用便当（一般实验室或温室都可装置使用）、高性价比（省却了腾贵庞大的传送带系统或XYZ三维移动机械臂系统）、功效全面等优点。
PlantScreen-SC植物表型成像剖析平台具备植物RGB可见色泽色3D成像剖析技术、叶绿素荧光技术。适于实验室或温室作物表型成像剖析研究 ，培养植物手动放入系统内载样台上（手动载样） ，载样台可360度旋转以便对植物差别角度成像剖析�？梢缘贸鲋参铩⒐挡畋鹕诘闹仓晟ば翁峁共问⒀丈饰觥⑸し⒂吧砉πР问� ，如叶片形态丈量、生长速率、植物生长结构、叶绿素荧光、光合系统运作机理、色素组成、胁迫与抗性等 ，实现快速、高效率、无损伤丈量检测剖析作物表型和生理生态 ，从而筛选出株行优良和抗逆性强的株系质料 ，加速作物育种进程 ，是遗传组学、表型组学、遗传育种等研究的重要设备。
主要功效特点如下

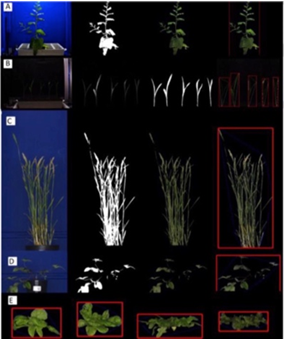

1)RGB 3D成像剖析：包括顶部和侧面高区分率彩色成像 ，并配置有360°旋转平台 ，可对植物进行三维立体形态结构和颜色剖析丈量 ，可用于植株、果实、种子等形态结构和颜色剖析及生长发育剖析 ，包括大�。ǹ矶取⒊ざ取⒚婊鹊龋⒔裘芏取⒍猿菩裕ㄆ亩取⒃捕取⒅市牡炔问⒀丈饰觯潭戎甘⒁恫“摺⒐党墒炖獭⒄婢纠唐饰觥⒉畋鹧丈婊嚷实龋�。通过叶绿素荧光监测�？� ，还可以进一步丈量剖析植物的光合效率、适合度、生物与非生物胁迫水平及敏感性 ，以及植物的抗逆性（如抗病、抗干旱等）等。
叶绿素荧光监测单位 ，通过无人值守自动监测即时叶绿素荧光Ft、光量子产量QY、Kautsky诱导效应、荧光淬灭、光响应曲线 ，及OJIP快速荧光动力学曲线等丈量程序协议 ，监测植物光合效率、适合度、光能利用效率、胁迫与抗性等生理性状指标 ，用于植物生理生态功效、植物胁迫生理研究与抗性筛选。集成了PAM（脉冲调制技术）荧光丈量技术及OJIP快速荧光动力学丈量技术等先进叶绿素荧光技术�？梢曰竦冒� F0 、Ft、Fm、Fm’、QY、QY_Ln、QY_Dn、NPQ、Qp、Rfd、PAR、Area、Mo、Sm、PI、ABS/RC 等50多个叶绿素荧光参数。
2)情况因子监测 ，同步监测温湿度与光合有效辐射等情况因子
3)PlantScreen表型大数据剖析平台
技术参数
1 主机系统
1.1 智能LED冷白光源
1.2 内置温度、湿度及光强传感器 ，用于同步监测情况因子
1.3 360度旋转平台
1.4 PlantScreen表型效劳器、PlantScreen 程序控制系统（Scheduler）
1.5 GUI（图形用户界面）实验设置与控制 ，实时显示系统运行状态
1.6 支持多用户注册 ，个性化实验计划、治理、存储、显示、剖析
1.7 网络化（Network）：所有网络组件切合1GBit标准 ，主路由器提供系统内网DHCP和路由效劳 ，还可与厂商效劳器链接用于系统诊断、软件更新等
1.8 主机系统（Main computer）：Ryzen 5 3600 处理器 ，8GB RAM ，256GB SSD 固态硬盘 ，6TB RAID5 存储 ，Windows 7 Pro 操作系统 ，配套显示器。
2 RGB 3D成像剖析
2.1 5MP CMOS RGB成像镜头 ，传感器尺寸1/2”
2.2 区分率2560x1920像素 ，像素巨细2.2μm ；帧频：14fps@5MP
2.3 光学镜头：8mm SV0814H
2.4 成像高度可调以适应欠亨高度植物
2.5 包括顶部和侧面2个成像镜头和旋转平台（防治植物样品） ，可各个角度成像丈量剖析
2.6 可丈量叶面积、周长、宽度等形态丈量和生长剖析 ，可进行颜色支解剖析等
3 叶绿素荧光监测
3.1 集成了PAM(脉冲调制技术)荧光丈量技术及OJIP快速荧光动力学丈量技术等先进叶绿素荧光技术
3.2 Protocols：可自动运行即时叶绿素荧光Ft、光量子产量QY、Kautsky诱导效应、2套荧光淬灭、3 套光响应曲线 ，及 OJIP-test 等近10 种丈量程序协议(protocols)
3.3 丈量参数达50余个 ，其中OJIP-test在1秒时间内丈量纪录近多个叶绿素荧光数据并通过软件盘算出包括 PI(Performance Index)等 26 个叶绿素荧光参数
3.3 丈量光0-100%可调 ，脉冲调制0.01 - 0.09 ?mol.m-2.s-1 ；光化光10 - 1000 ?mol.m-2.s-1可调、饱和光脉冲10-100%可调（可达3,000 ?mol.m-2.s-1)
3.4 数据通讯：USB或蓝牙
3.5 具操作键和LC显示屏

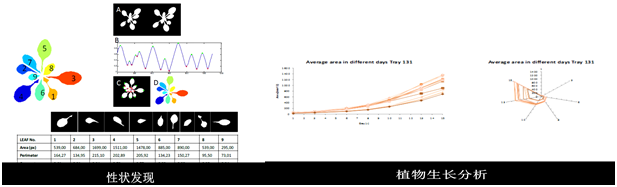

4 形态剖析丈量参数
4.1 叶面积（leaf area）
4.2 叶周长（leaf perimeter）
4.3 偏心度（Eccentricity）
4.4 圆度（roundness）
4.5 直径（circle diameter）
4.6 平均叶宽指数（medium leaf width index）
4.7 紧密度（solidity/compactness）
4.8 凸包面积（convex hull area）
4.9 质心（centroid）
4.10叶或果实长、宽等种种形态结构参数

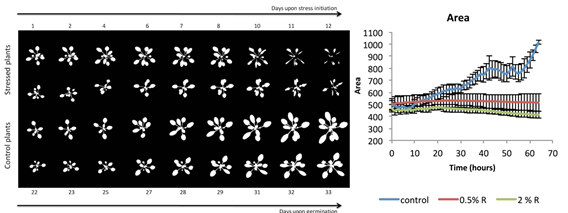

4.11 *时间序列剖析以剖析植物叶片果实生长率
4.12 整个生恒久或实验期叶面积比较剖析等

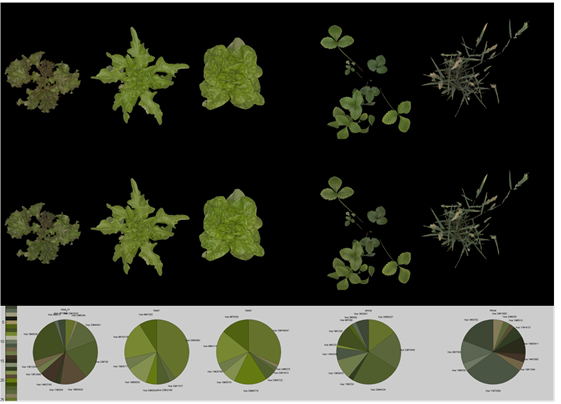

5 颜色支解剖析丈量
5.1绿度指数等
5.2差别颜色面积比率等
5.3 颜色支解以进行植物适合度评估等
5.4叶片或果实颜色发育变革剖析等 ，如果实形态发育与颜色发育历程变革等
5.5颜色聚类剖析
6 叶绿素荧光丈量参数
6.1 丈量参数包括F0、Ft、Fm、Fm’、QY、QY_Ln、QY_Dn、NPQ、Qp、Rfd、PAR、Area、Mo、Sm、PI、ABS/RC等50多个叶绿素荧光参数 ，及3种给光程序的光响应曲线、2种荧光淬灭曲线、OJIP曲线等
6.2.OJIP–test时间区分率为10?s（每秒10万次） ，给出OJIP曲线和26个参数 ，包括F0、Fj、Fi、Fm、Fv、Vj、Vi、Fm/F0、Fv/F0、Fv/Fm、Mo、Area、Fix Area、Sm、Ss、N、Phi_Po、Psi_o、Phi_Eo、Phi–Do、Phi_Pav、PI_Abs、ABS/RC、TRo/RC、ETo/RC、DIo/RC等
6.3 内置自动运行protocols：Ft、QY、OJIP、NPQ1、NPQ2、LC1、LC2、LC3等
6.4系统具备自动模式、手动模式和效劳器模式三种操作模式 ，自动模式自动运行设定的程序 ，数据自动处理并存入数据库 ；手动模式由人工启动程序 ；效劳器模式用于系统校准、快照、传感器检测、过失报告等
7 表型剖析大数据平台（效劳器等）
7.1 表型剖析系统（Plant DATA Analyzer）、应用效劳器、数据库等
7.2 在线可视化（visualization）显示实验历程、结果等
组成
产地：捷克
