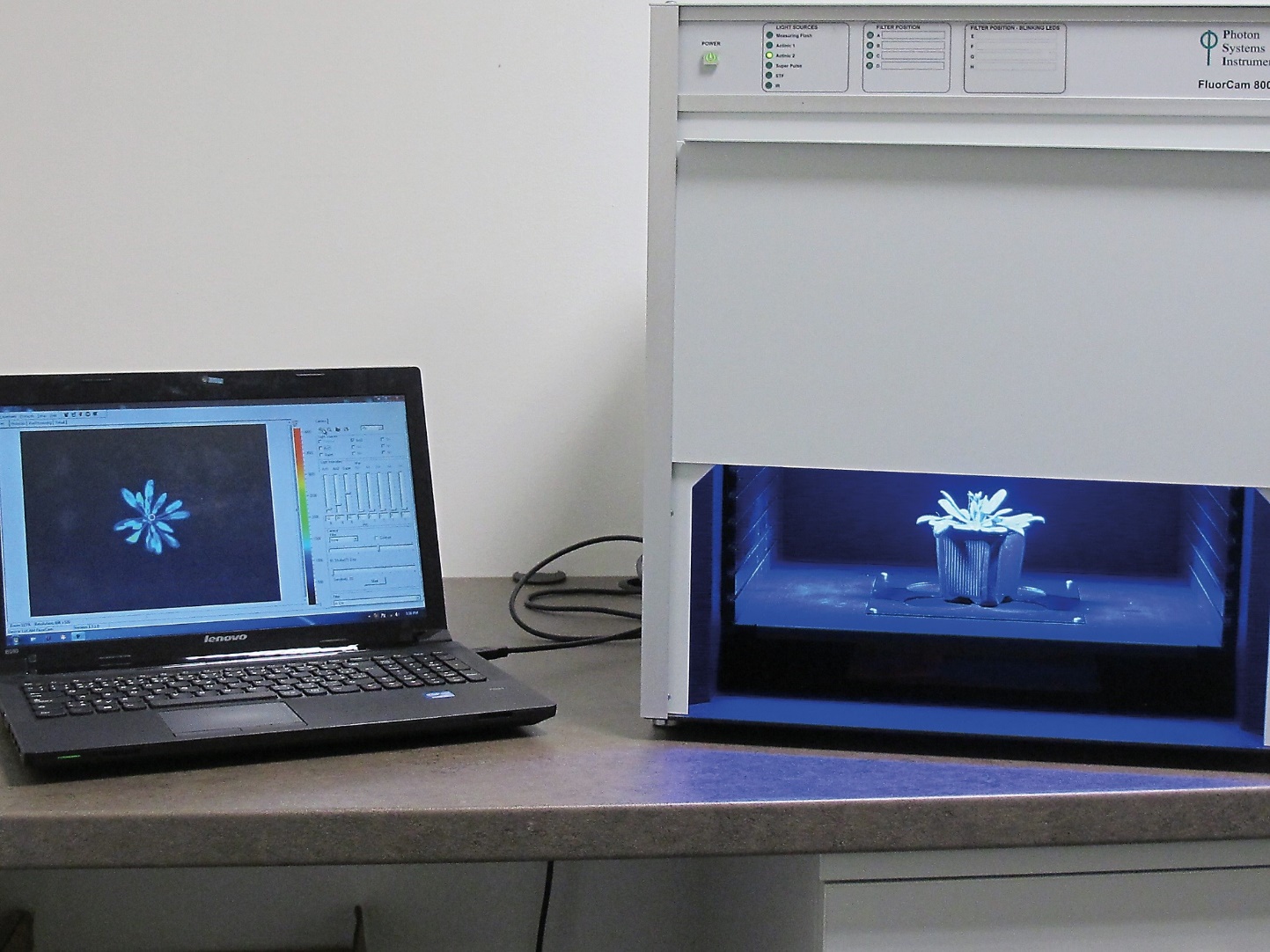

FluorCam关闭式GFP/Chl.荧光成像系统可以为一系列应用到绿色荧光卵白的分子和细胞生物学研究提供效劳 。在关闭式荧光成像系统上装置了完全由软件控制和电动驱动的滤波轮 ，以及一系列的滤光片组 ，可以对GFP、EGFP、wtGFP、YFP、BFP或者其它波段荧光卵白和荧光素进行检测和成像 。
FluorCam关闭式GFP/Chl.荧光成像系统也可用于检测植物发出叶绿素荧光的动态变革和空间漫衍 ，丈量Kautsky效应历程、荧光淬灭及其它瞬时荧光历程（瞬变）并提供2维荧光图像 。专门设计的硬件配置使得本系统能够自动转换成荧光卵白、荧光素成像或叶绿素荧光检测成像 。该系统高度集成 ，并且可以进行样品的暗适应 。
应用领域：
- 荧光卵白与荧光素的荧光检测
- 基因转移和生物传感器技术
- 转基因植物研究
- 差别基因型抗性筛选
- 植物——微生物交互作用研究
- 植物——原生动物交互作用研究
- 植物光合特性和代谢紊乱筛选
- 生物和非生物胁迫的检测
- 植物抗胁迫能力或者易感性研究
- 气孔非均一性研究
- 代谢杂乱研究
- 长势与产量评估
功效特点:
- 操作简便 ，丈量样品高度可调 ，集成了专用暗适应箱 ，便当被测植物的暗适应处理、操作等
- 高区分率CCD ，区分率高达1392×1040像素 ，快速精确捕获叶绿素荧光和GFP
- 可进行自动重复成像丈量 ，可设置一个实验程序（Protocols）自动循环成像丈量 ，成像丈量数据自动准时间日期存入盘算机（带时间戳）
- 带有Kautsky诱导效应、荧光淬灭剖析等种种通用实验程序（protocols） ，丈量剖析参数达50多个
- 可选配TetraCam彩色成像�？� ，最大成像面积20×25cm ，用于叶片或植物形态丈量剖析
典范样品：
- 叶片 ，茎 ，种子 ，根 ，整株小植物
- 愈伤组织 ，培养皿中的小苗
- 果实和花朵
- 蓝细菌 ，绿藻 ，细菌
- 转基因动物
技术参数：
- 丈量参数：Fo, Fo’, Fs, Fm, Fm’, Fp, FtDn, FtLn, Fv, Fv'/ Fm' ，Fv/ Fm ,Fv',Ft,ΦPSII, NPQ_Dn, NPQ_Ln, Qp_Dn, Qp_Ln, qN, qP ，QY, QY_Ln, Rfd, ETR等50多个叶绿素荧光参数 ，每个参数均可显示2维荧色泽色图像
- 具备完备的自动丈量程序（protocol） ，可自由对自动丈量程序进行编辑
a) Fv/Fm：丈量参数包括Fo ，Fm ，Fv ，QY等
b) Kautsky诱导效应：Fo ，Fp ，Fv ，Ft_Lss ，QY ，Rfd等荧光参数
c) 荧光淬灭剖析：Fo ，Fm ，Fp ，Fs ，Fv ，QY ，ΦII ，NPQ ，Qp ，Rfd ，qL等50多个参数
d) 光响应曲线LC：Fo ，Fm ，QY ，QY_Ln ，ETR等荧光参数
e) PAR吸收与NDVI（选配）
f) QA再氧化动力学（选配）
g) GFP等静态荧光成像丈量
h) OJIP快速荧光动力学剖析（选配）：Mo（OJIP曲线初始斜率）、OJIP牢固面积、Sm（对关闭所有光反应中心所需能量的量度）、QY、PI等26个参数
a) 逐行扫描CCD
b) 最高图像区分率：1360×1024像素
c) 时间区分率：在最高图像区分率下可达每秒20帧
d) A/D 转换区分率：16位（65536灰度色阶）
e) 像元尺寸：6.45?m×6.45?m
f) 运行模式：1）动态视频模式 ，用于叶绿素荧光参数丈量；2）快照模式 ，用于GFP等荧光卵白和荧光染料丈量
g) 通讯模式：千兆以太网
- 光源板：4块大型高强度封装LED光源板 ，每个光源板由36颗LED阵列组成 ，光源板有效面积与成像面积相同13×13cm
- 丈量光：标配617nm红光 ，其它波段可选 ，连续时间10?s–100?s可调
- 双色光化光： 2红光（617nm）+2蓝光（470nm或445nm） ， Actinic1最大光强300?mol(photons)/m?.s ，Actinic2最大光强2000?mol(photons)/m?.s；最大光化学光可升级至3000?mol(photons)/m?.s
- 饱和光闪：最大光强4000?mol(photons)/m?.s ，可升级至6000 ?mol(photons)/m?.s
- 成像面积：13×13cm ，可对植物叶片、植物组织、藻类、苔藓、地衣、整株植物或多株植物、96孔板、384孔板等进行成像剖析
- GFP丈量�？椋�7位滤波轮及专用滤波片 ，用于丈量GFP（绿色荧光卵白）
- PAR吸收丈量�？椋ㄑ∨洌涸逗旃�735nm（FAR）、红光650nm双色LEDs光源板及专用滤波片 ，用于丈量PAR吸收及NDVI
- QA在氧化动力学成像剖析（选配）：可进行STF荧光动力学剖析丈量 ，单周转光闪（STF）光强达120000 ?mol(photons)/m?.s in 100?s
- OJIP快速荧光动力学�？椋ㄑ∨洌菏奔淝致蚀�1?s ，可测定剖析OJIP曲线与二十几项相关参数包括：Fo、Fj、Fi、P或Fm、Vj、Vi、Mo、Area 、Fix Area、Sm 、Ss 、N（QA还原周转数量）、Phi_Po 、Psi_o 、Phi_Eo、Phi_Do、Phi_pav、ABS/RC（单位反应中心的吸收光量子通量）、TRo/RC（单位反应中心初始捕获光量子通量）、ETo/RC（单位反应中心初始电子通报光量子通量）、DIo/RC（单位反应中心能量散失）、ABS/CS（单位样品截面的吸收光量子通量）、TRo/CSo、RC/CSx（反应中心密度）、PIABS（基于吸收光量子通量的“性能”指数或称生存指数）、PIcs（基于截面的“性能”指数或称生存指数）
- 紫外LED光源板（选配）：365nm或385nm ，1）丈量多色荧光（详见FluorCam多光谱荧光成像系统）；2）丈量wtGFP（野生型绿色荧光卵白）、DAPI（4',6-二脒基-2-苯基吲哚 ，一种荧光染料）
- 蓝色LED光源板（选配）：470nm ，1）丈量EGFP（增强型绿色荧光卵白）；2）用于气孔功效研究
- 绿色LED光源板（选配）：530nm ，丈量YFP（黄色荧光卵白）
- *丈量wtGFP、DAPI、EGFP、YFP等荧光卵白或荧光染料还需要选配相应滤波片
- FluorCam叶绿素荧光成像剖析软件功效：具Live（实况测试）、Protocols（实验程序选择定制）、Pre–processing（成像预处理）、Result（成像剖析结果）等功效菜单
- 客户定制实验程序协议（protocols）：可设准时间（如丈量光连续时间、光化学光连续时间、丈量时间等）、光强（如差别光质光化学光强度、饱和光闪强度、调制丈量光等） ，具备专用实验程序语言和脚本 ，用户也可利用Protocol菜单中的向导程序模版自由创立新的实验程序
- 自动丈量剖析功效：可设置一个实验程序（Protocol）自动无人值守循环成像丈量 ，重复次数及间隔时间客户自界说 ，成像丈量数据自动准时间日期存入盘算机（带时间戳）
- 快照（snapshot）模式：通过快照成像模式 ，可以自由调理光强、快门时间及灵敏度获得清晰突出的植物样本稳态荧光和瞬时荧光图片
- 成像预处理：程序软件可自动识别多个植物样品或多个区域 ，也可手动选择区域（Region of interest ，ROI） 。手动选区的形状可以是方形、圆形、任意多边形或扇形 。软件可自动丈量剖析每个样品和选定区域的荧光动力学曲线及相应参数 ，样品或区域数量不受限制（>1000）
- 数据剖析模式：具备“信号盘算再平均”模式（算数平均值）和“信号平均再盘算”模式 ，在高信噪比的情况下选用“信号盘算再平均”模式 ，在低信噪比的情况下选择“信号平均再盘算”模式以过滤掉噪音带来的误差
- 输出结果：高时间解析度荧光动态图、荧光动态变革视频、荧光参数Excel文件、直方图、差别参数成像图、差别ROI的荧光参数列表等
- CCD检测器带宽：400–1000nm
- 给光制度：静态或动态
- Bios：固件可升级
- 通讯方法：千兆以太网
- 尺寸：471 mm(W)×473 mm (D)×512 mm (H)
- 重量：Appr. 40 kg
- 电源输入：Appr. 1100 W
- 供电电压：90–240 V
典范应用：

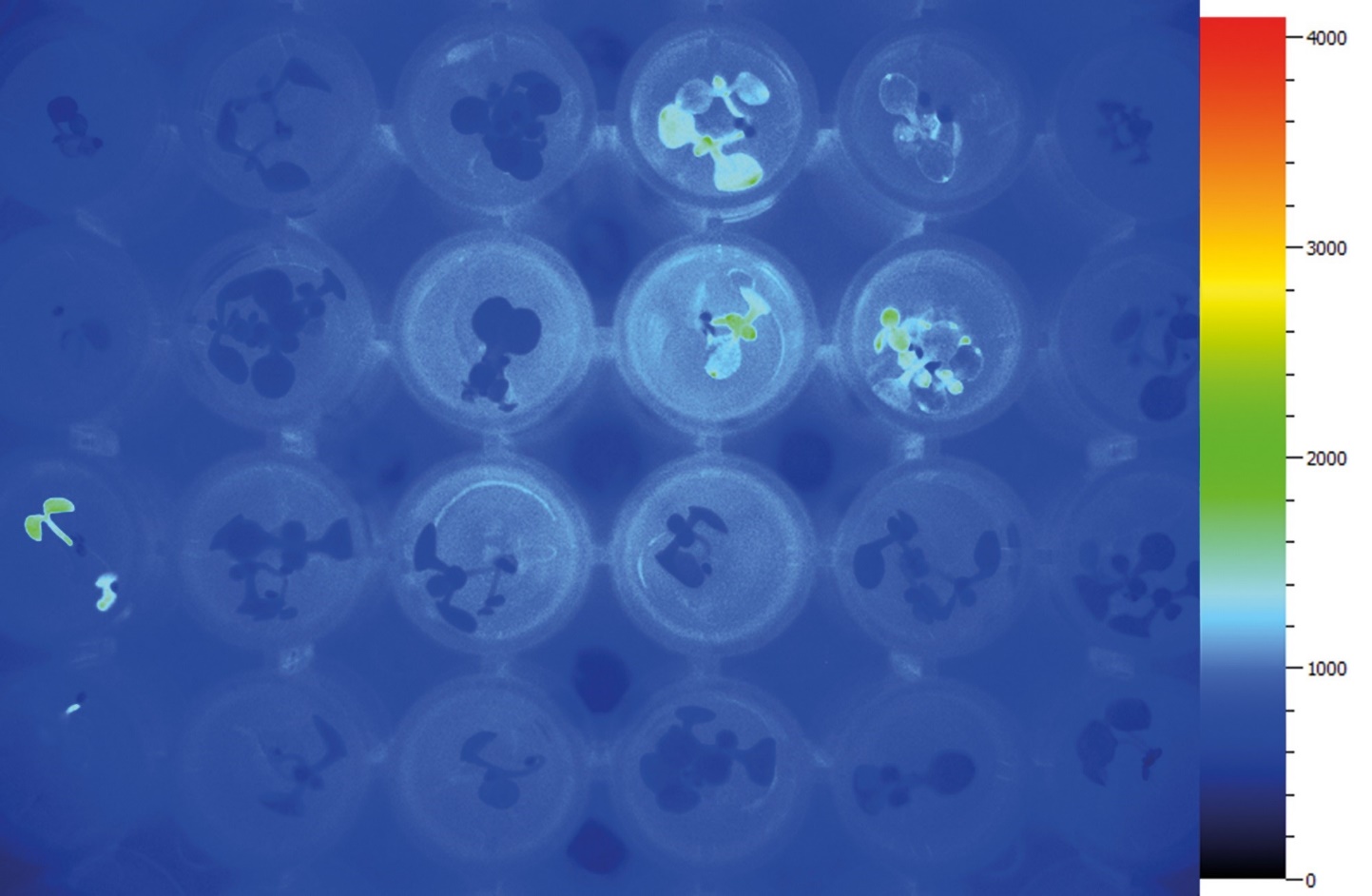

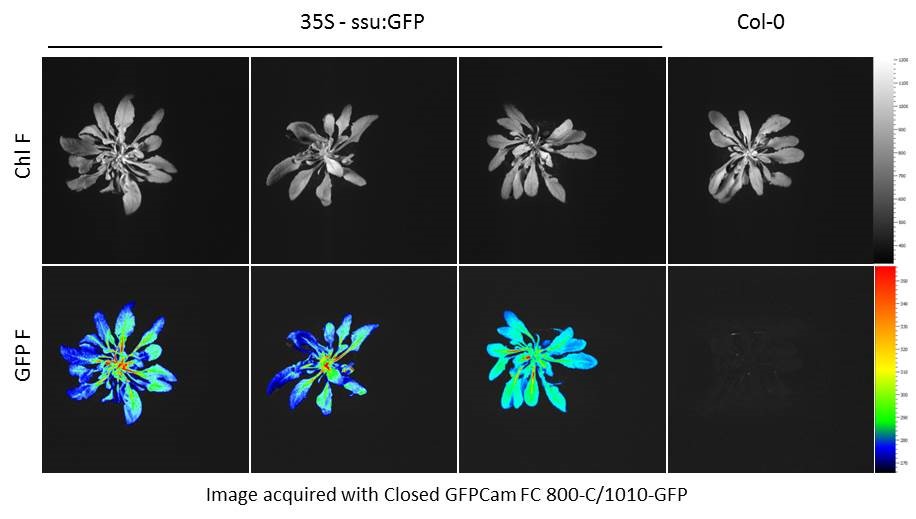

上海生命科学研究院使用FluorCam丈量获得的GFP成像图 ，图中发出明亮颜色的植株即为表达了GFP的植株 ，其颜色越偏向红色 ，则标明表达的GFP更多

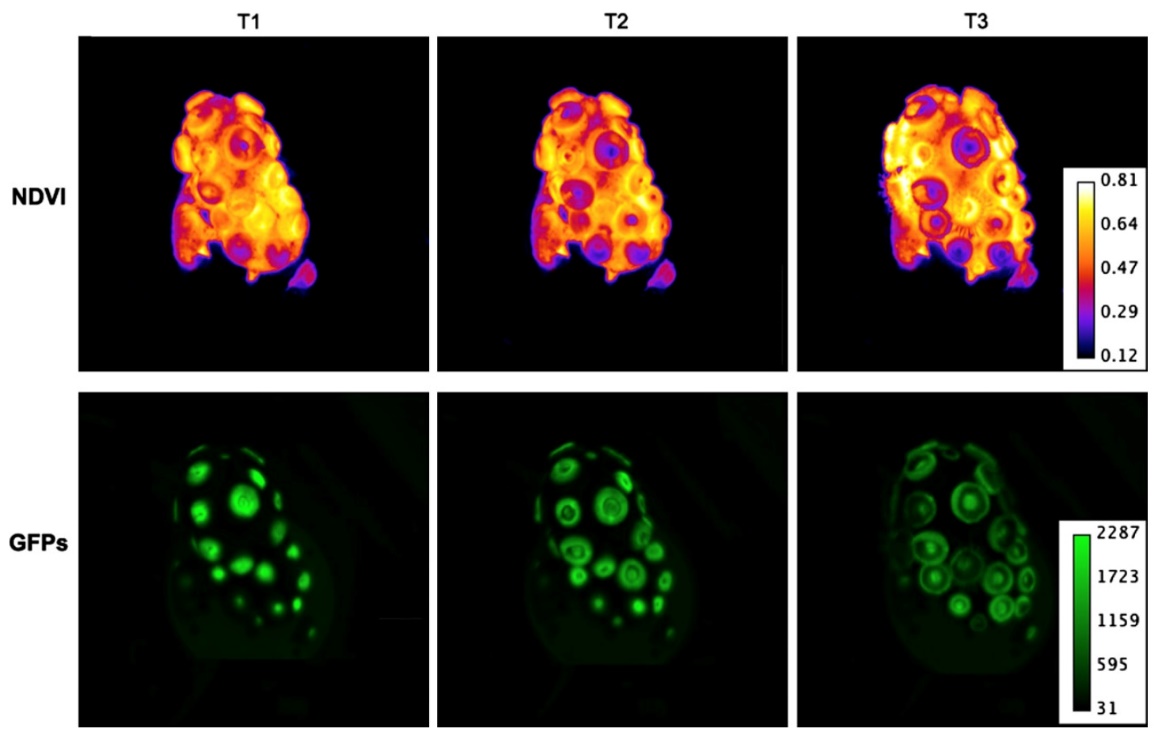

钮扣珊瑚虫收缩－膨胀差别时相（T1=0分 ，T2=30分 ，T3=60分）NDVI与GFP成像剖析（Miguel ，2014）
产地：欧洲
